Տեխնիկական բնութագրեր
Շարժիչների պարամետրերն ու չափերը ըստ տիպաչափերի
Տվյալները՝ ՌԱՕ Մարսի գծային շարժիչների կատալոգից։
- Մագնիսական ուղի
- Միակողմանի
- Տիպաչափեր
- 1ML25 / 1ML50 / 1ML100
- Քարշային ուժ
- 62–520 Ն
- Պաշտպանության աստիճան
- IP65
- Մեկուսացման ջերմակայունության դաս
- F
- Առավելագույն ուժի բազմապատիկը
- 2–3
- Ջերմային պաշտպանության տվիչ
- Ներկառուցված
- Բևեռային քայլ
- 33 մմ
Հիմնական պարամետրեր
Աղյուսակը կարելի է թերթել կողք։
| Պարամետր | 1ML25 | 1ML50 | 1ML100 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| S | M | L | S | M | L | S | M | L | |
| Երկարատև ուժ բնական սառեցմամբ Fa, Ն | 62 | 90 | 125 | 124 | 180 | 270 | 250 | 370 | 520 |
| Գագաթնային ուժ Fp (2…3 վ), Ն (փաթույթը՝ 20 °C) | 130 | 200 | 240 | 250 | 350 | 550 | 500 | 740 | 1030 |
| Երկարատև հոսանք Ia, Ա | 2,2 | 2,2 | 2,2 | 2,5 | 2,5 | 2,5 | 3,2 | 3,2 | 3,2 |
| Գագաթնային հոսանք Ip (2…3 վ), Ա | 4,4 | 4,4 | 4,4 | 5 | 5 | 5 | 6,4 | 6,4 | 6,4 |
| Առավելագույն արագություն Fa-ի դեպքում V, մ/վ | 10 | 9,2 | 8,8 | 8 | 6,2 | 5,1 | 3,5 | 2,8 | 2,3 |
| Ուժի հաստատուն Kf, Ն/Ա | 28,2 | 40,9 | 56,8 | 49,6 | 72 | 108 | 78,125 | 115,625 | 162,5 |
| Բևեռային քայլ, մմ | 33 | ||||||||
| Առավելագույն արագություն Fp-ի դեպքում Vmax, մ/վ | 9,1 | 8,4 | 8,0 | 7,3 | 5,6 | 4,6 | 3,2 | 2,5 | 2,1 |
| Հակաէլեկտրաշարժ ուժի հաստատուն Ke | 25,0 | 27,2 | 28,4 | 31,3 | 40,3 | 49,0 | 71,4 | 89,3 | 108,7 |
Եզրաչափային և միացման չափեր, մմ
| Տիպ | L | H | A | C | D | E | F | G | N |
|---|---|---|---|---|---|---|---|---|---|
| 1ML25S | 163 | 46 | 25 | 43 | 11,5 | 70 | 140 | — | 6 |
| 1ML25M | 229 | 46 | 25 | 43 | 11 | 69 | 138 | 69 | 8 |
| 1ML25L | 295 | 46 | 25 | 43 | 18,5 | 86 | 172 | 86 | 8 |
| 1ML50S | 163 | 46 | 50 | 68 | 11,5 | 70 | 140 | — | 6 |
| 1ML50M | 229 | 46 | 50 | 68 | 11 | 69 | 138 | 69 | 8 |
| 1ML50L | 295 | 46 | 50 | 68 | 18,5 | 86 | 172 | 86 | 8 |
| 1ML100S | 163 | 46 | 100 | 118 | 11,5 | 70 | 140 | — | 6 |
| 1ML100M | 229 | 46 | 100 | 118 | 11 | 69 | 138 | 69 | 8 |
| 1ML100L | 295 | 46 | 100 | 118 | 18,5 | 86 | 172 | 86 | 8 |
Գծագրեր
1ML սերիայի գծային շարժիչի եզրաչափային գծագիր
- Մագնիսական ուղի
- Սիմետրիկ երկկողմանի, բացակ 0,6 մմ
- Տիպաչափեր
- 2ML25 / 2ML50 / 2ML100
- Քարշային ուժ
- 130–1000 Ն
- Պաշտպանության աստիճան
- IP65
- Մեկուսացման ջերմակայունության դաս
- F
- Առավելագույն ուժի բազմապատիկը
- 2–3
- Ջերմային պաշտպանության տվիչ
- Ներկառուցված
- Բևեռային քայլ
- 33 մմ
Հիմնական պարամետրեր
Աղյուսակը կարելի է թերթել կողք։
| Պարամետր | 2ML25 | 2ML50 | 2ML100 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| S | M | L | S | M | L | S | M | L | |
| Երկարատև ուժ բնական սառեցմամբ Fa, Ն | 130 | 180 | 260 | 250 | 370 | 530 | 500 | 760 | 1000 |
| Գագաթնային ուժ Fp (2…3 վ), Ն (փաթույթը՝ 20 °C) | 250 | 350 | 550 | 500 | 750 | 1050 | 1000 | 1500 | 2000 |
| Երկարատև հոսանք Ia, Ա | 5,8 | 5,8 | 5,8 | 6,2 | 6,2 | 6,2 | 6,0 | 6,0 | 6,0 |
| Գագաթնային հոսանք Ip (2…3 վ), Ա | 11,6 | 11,6 | 11,6 | 12,4 | 12,4 | 12,4 | 12,0 | 12,0 | 12,0 |
| Առավելագույն արագություն Fa-ի դեպքում V, մ/վ | 9,2 | 6,5 | 5,0 | 5,7 | 3,7 | 3,0 | 2,8 | 2,6 | 2,3 |
| Ուժի հաստատուն Kf, Ն/Ա | 22,4 | 31 | 46,5 | 40 | 60 | 85 | 83 | 127 | 167 |
| Բևեռային քայլ, մմ | 33 | ||||||||
| Առավելագույն արագություն Fp-ի դեպքում Vmax, մ/վ | 8,4 | 5,9 | 4,6 | 5,2 | 3,4 | 2,7 | 2,5 | 2,5 | 2,1 |
| Հակաէլեկտրաշարժ ուժի հաստատուն Ke | 27,2 | 38,5 | 50,0 | 43,9 | 67,6 | 83,3 | 89,3 | 96,2 | 108,7 |
Եզրաչափային և միացման չափեր, մմ
| Տիպ | L | H | A | B | C | D | E | F | G | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 2ML25S | 142 | 55,5 | 25 | 8 | 58 | 10 | 59 | 162 | — | 6 |
| 2ML25M | 205 | 55,5 | 25 | 8 | 58 | 10 | 59 | 160 | — | 6 |
| 2ML25L | 268 | 55,5 | 25 | 8 | 58 | 10 | 59 | 162 | 82 | 8 |
| 2ML50S | 268 | 84,5 | 50 | 8 | 58 | 10 | 61 | 162 | — | 6 |
| 2ML50M | 268 | 84,5 | 50 | 8 | 58 | 22,5 | 80 | 160 | — | 6 |
| 2ML50L | 268 | 84,5 | 50 | 8 | 58 | 12 | 82 | 162 | 82 | 8 |
| 2ML100S | 268 | 134,5 | 100 | 8 | 58 | 10 | 61 | 162 | — | 6 |
| 2ML100M | 268 | 134,5 | 100 | 8 | 58 | 22,5 | 80 | 160 | — | 6 |
| 2ML100L | 268 | 134,5 | 100 | 8 | 58 | 12 | 82 | 162 | 82 | 8 |
Գծագրեր
2ML25 գծային շարժիչի եզրաչափային գծագիր 2ML50 և 2ML100 գծային շարժիչների եզրաչափային գծագիր
Մագնիսական ուղի 1ML և 2ML շարժիչների համար
| Տիպ | B1, մմ | B2, մմ | K, մմ | h, մմ | H1, մմ |
|---|---|---|---|---|---|
| 1MLW25 / 2MLW25 | 55 | 25 | 41 | 7,5 | 10,7 |
| 1MLW50 / 2MLW50 | 80 | 50 | 66 | 7,5 | 10,7 |
| 1MLW100 / 2MLW100 | 130 | 100 | 116 | 7,5 | 10,7 |
Մագնիսական ուղի 1ML և 2ML շարժիչների համար — եզրաչափային գծագիր
Տեխնոլոգիա
Ուղիղ շարժաբերում
Կիրառման ոլորտները
- —ԹԾԿ հաստոցներ, լազերային կտրում, էլեկտրաէրոզիոն մշակում
- —Կիսահաղորդիչների և տպատախտակների հավաքման սարքավորում
- —Տեսակավորման և փոխակրիչային համակարգեր
- —Բժշկական միկրոմանիպուլյատորներ, լաբորատոր և մանրադիտակային սարքավորում
Ուղիղ շարժաբերման առավելությունները
- 01
Ճշգրտություն
- 02
Դինամիկա
- 03
Ճկունություն
- 04
Հուսալիություն
- 05
Կոմպակտություն
- 06
Առանց տեխնիկական սպասարկման
Քարի մշակում
Քարի մշակման ԹԾԿ ֆրեզերային հաստոց «Sculptor S2000»
Արտոնագրի փաստաթուղթPDFՏեխնիկական բնութագրեր
- Աշխատանքային սեղան
- 1100 × 2000 մմ
- Մշակման գոտի X × Y
- 1000 × 1800 մմ
- Ընթացք Z առանցքով
- 170 մմ
- Առանցքների շարժաբերում
- Ուղիղ շարժաբերում 1ML50L գծային շարժիչներով (ՌԱՕ Մարս)
- Ուղղորդիչներ
- Schneeberger (Գերմանիա)
- Շպինդել
- Colombo (Իտալիա), 2,2 կՎտ, մինչև 40 000 պտ/րոպե, հեղուկային հովացում
- Գործիք
- ER20 ցանգ, Ø 3–12 մմ
- Մատուցման արագություն
- 0–25 մ/րոպե
- Դիրքավորման ճշգրտություն / կրկնելիություն
- 60 / 20 մկմ
- Լուծաչափ
- 2 մկմ
- Տեղակայված հզորություն
- 10 կՎտ, 380 Վ / 50 Հց
- Եզրաչափեր
- 2440 × 1848 × 1700 մմ

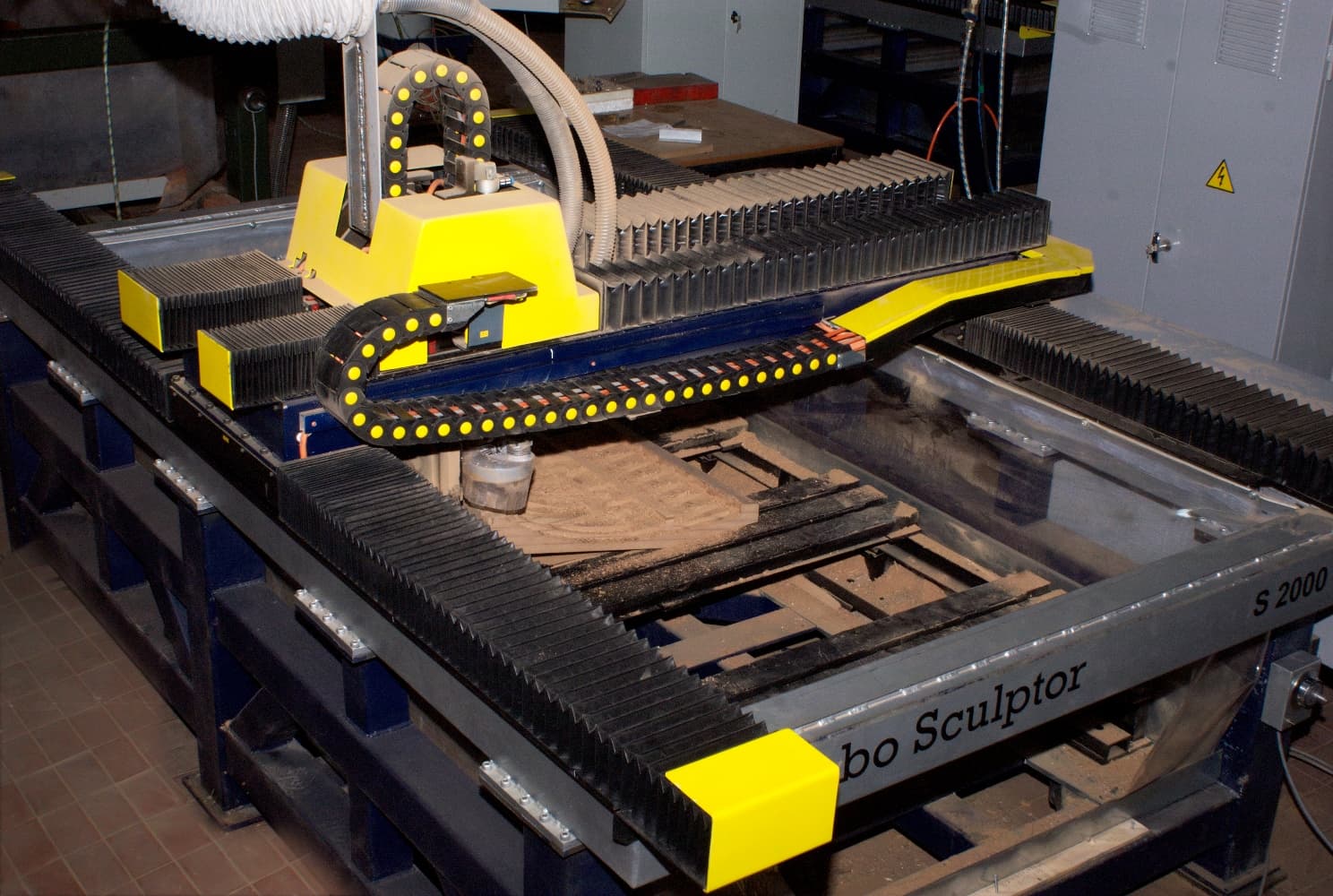

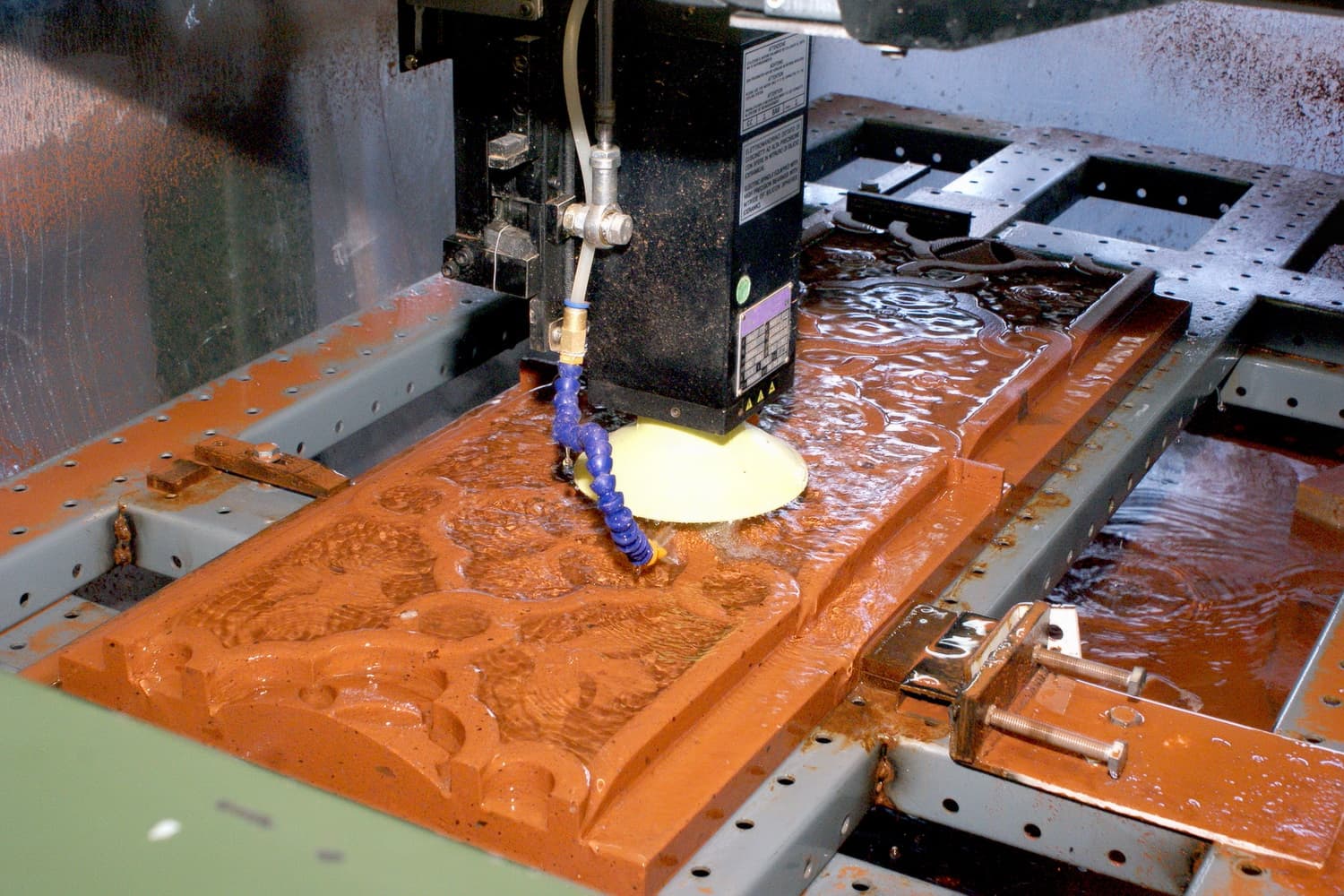

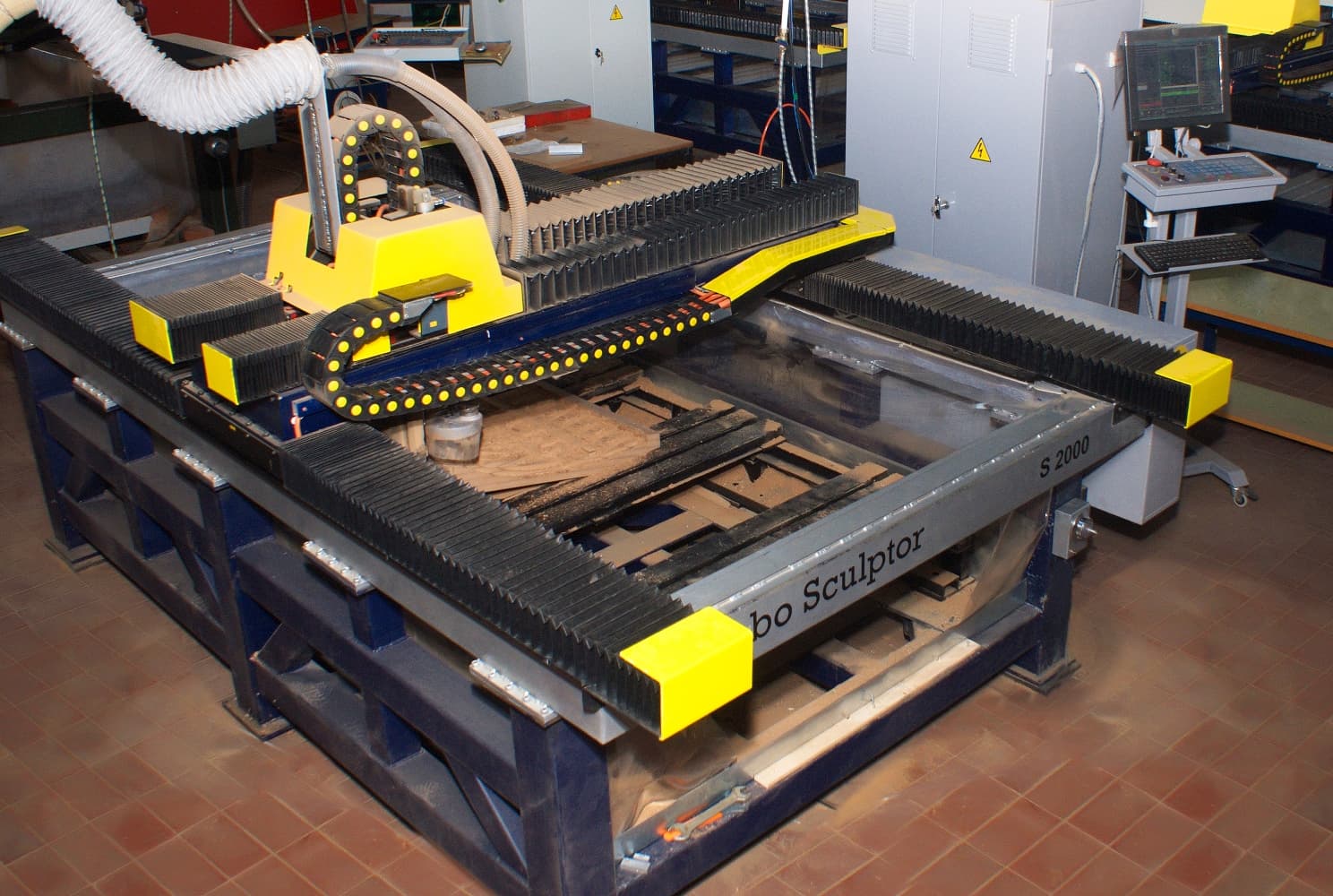

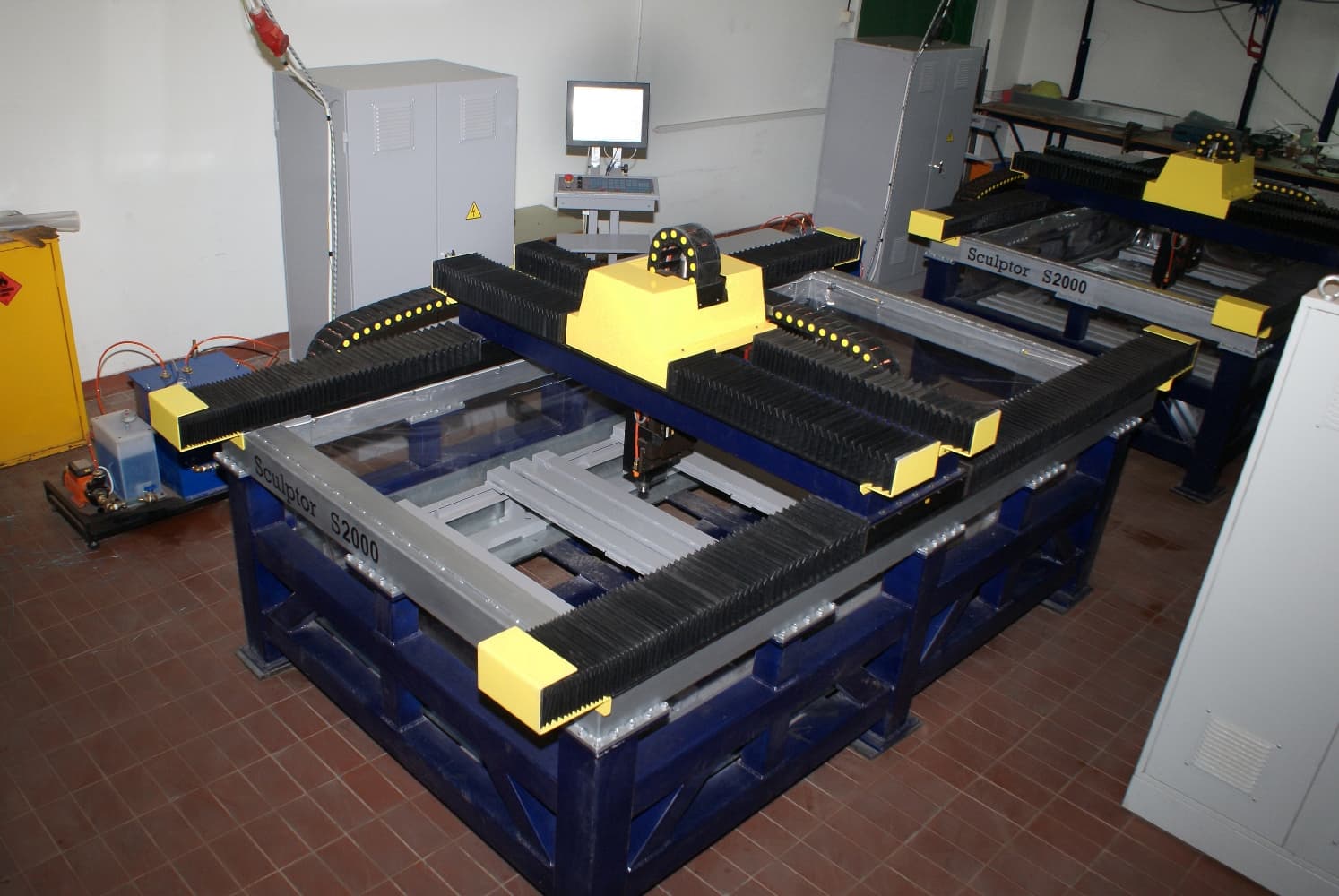

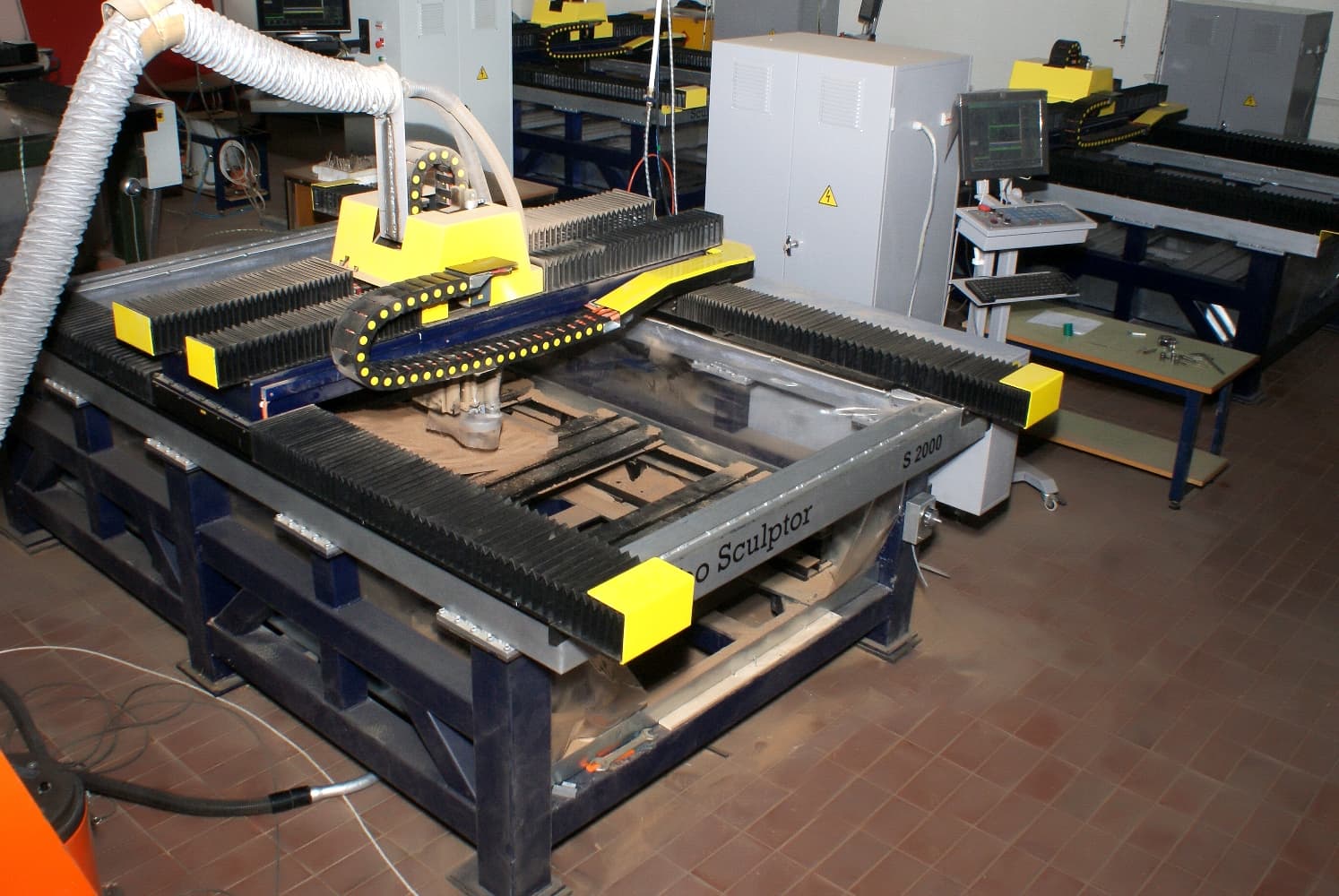

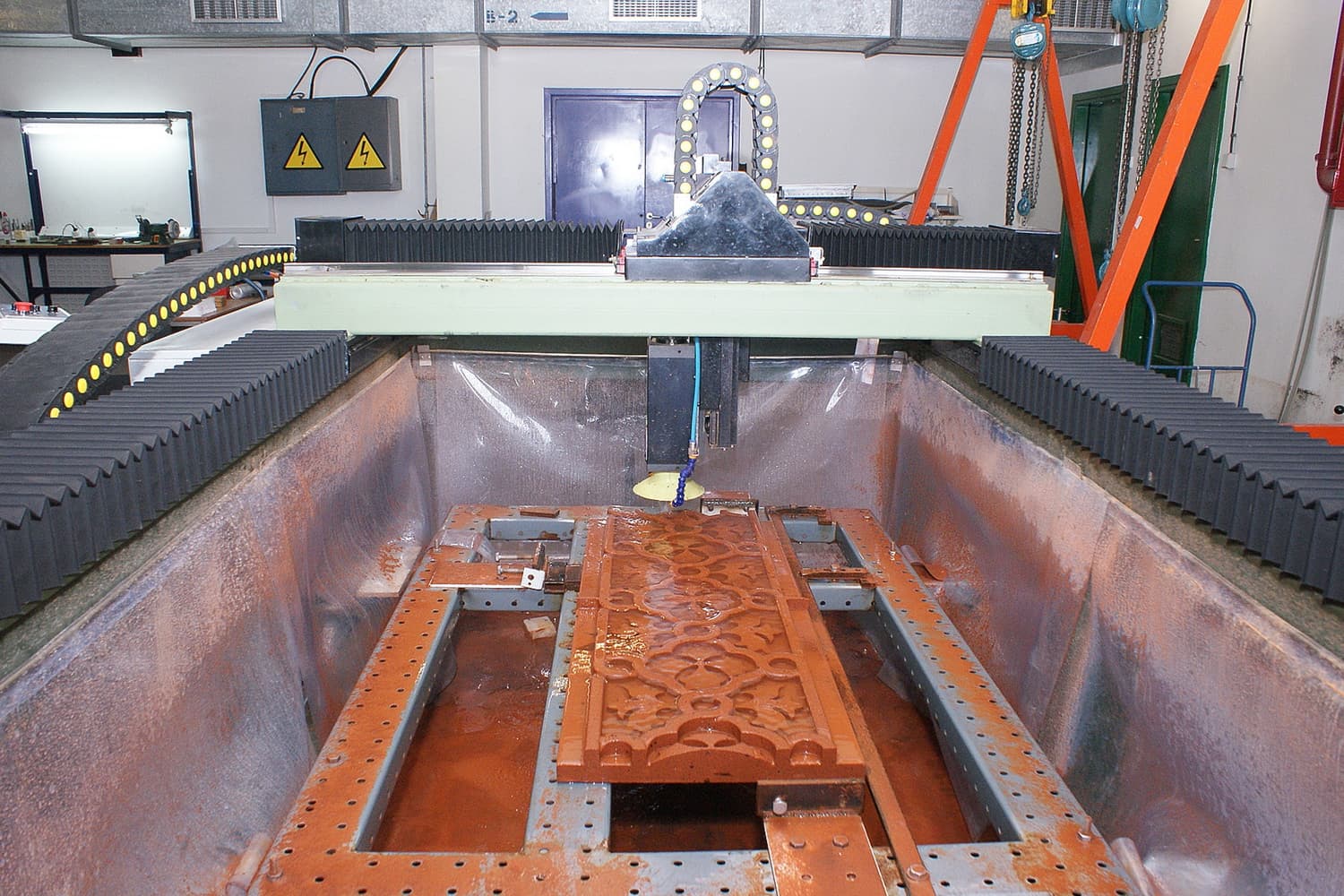

«Sculptor S2000» ձեռնարկության արտադրական տարածքում

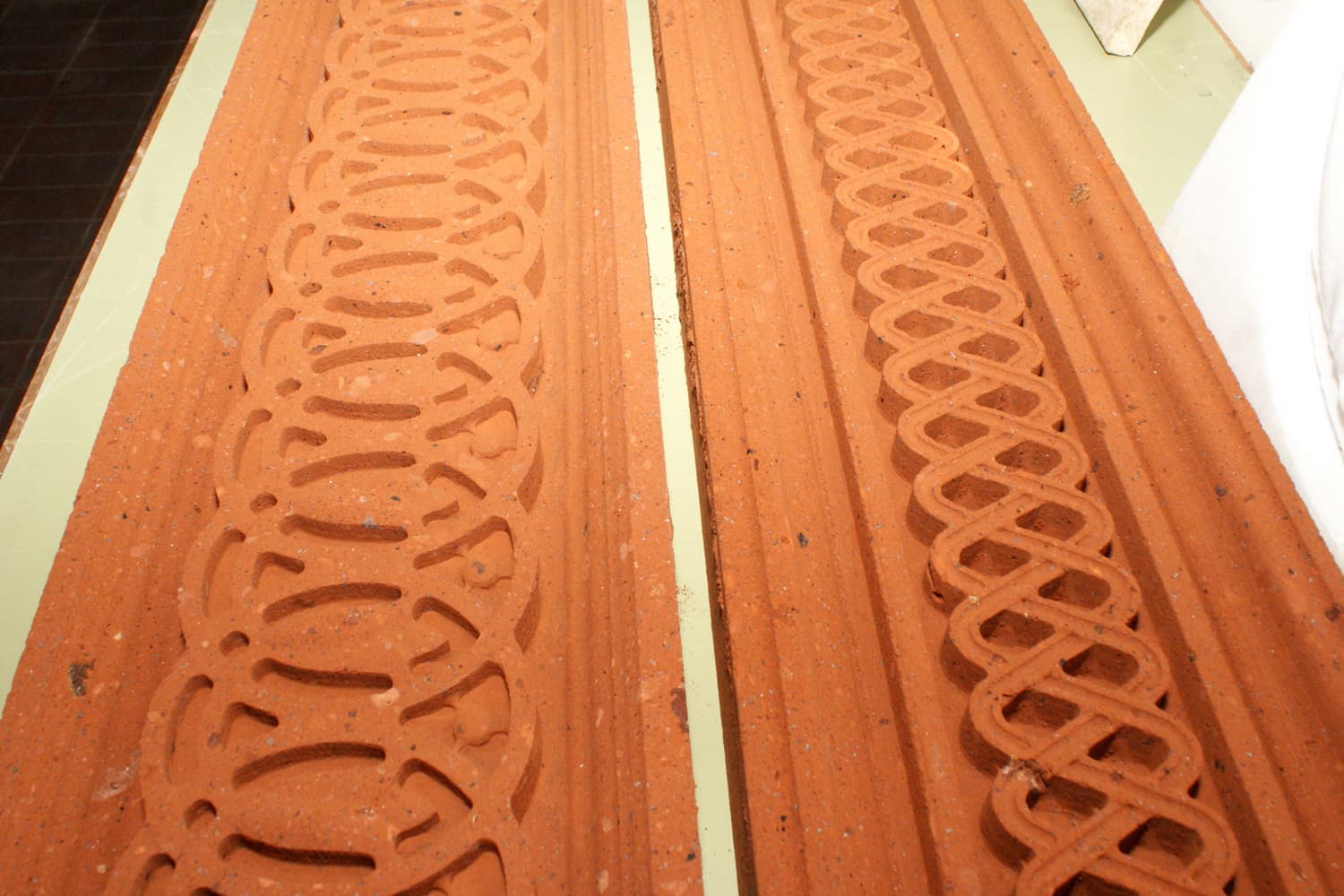

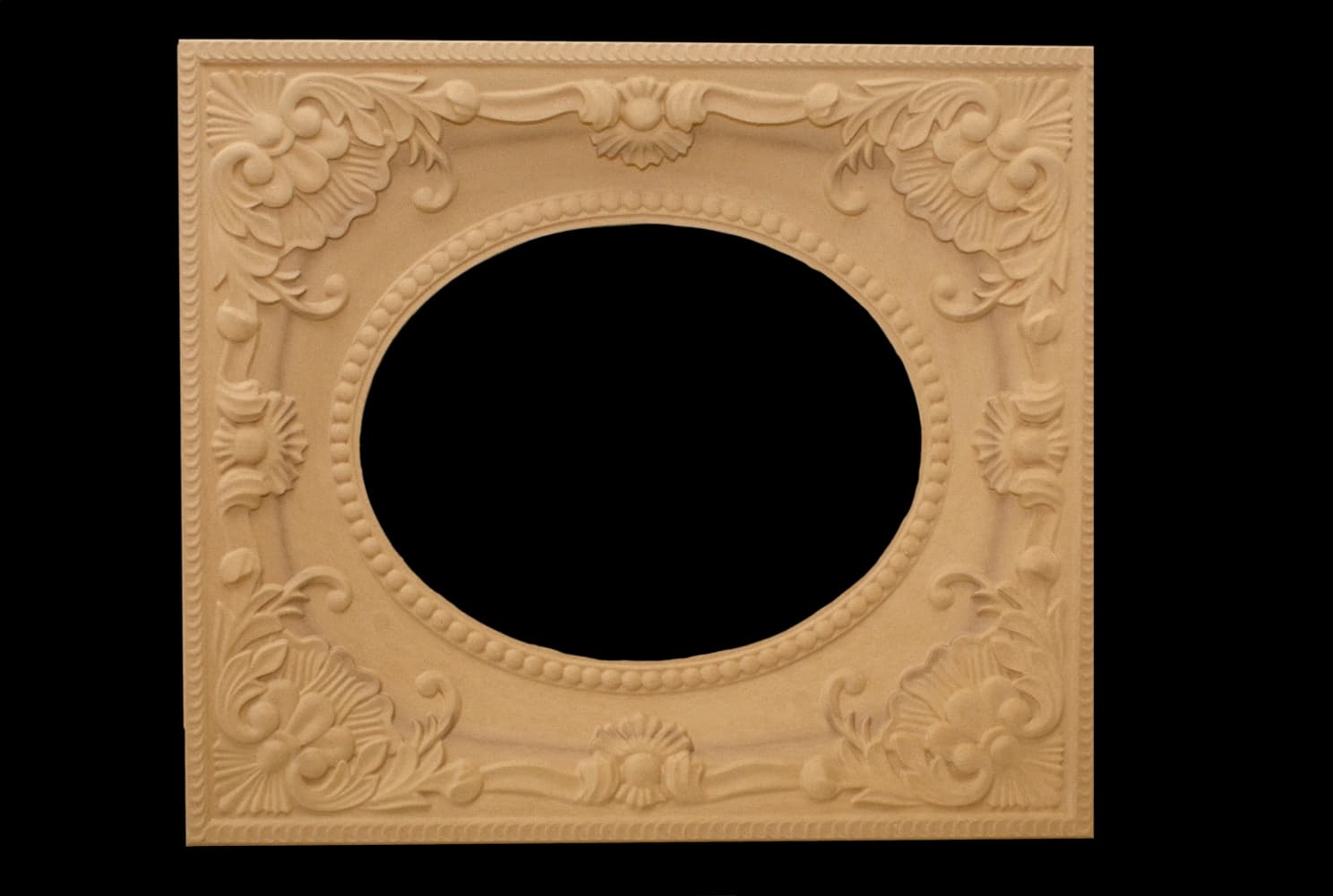

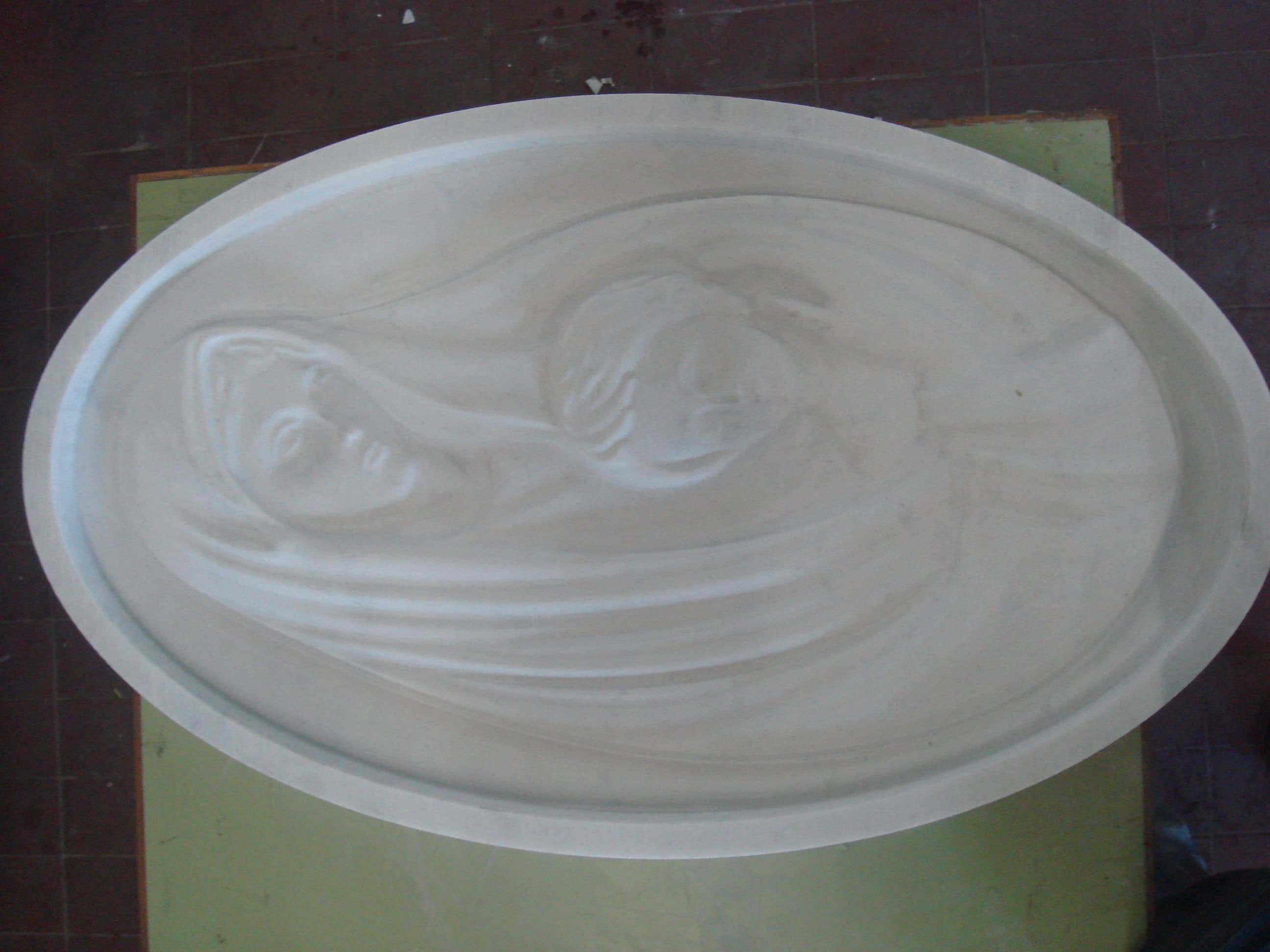

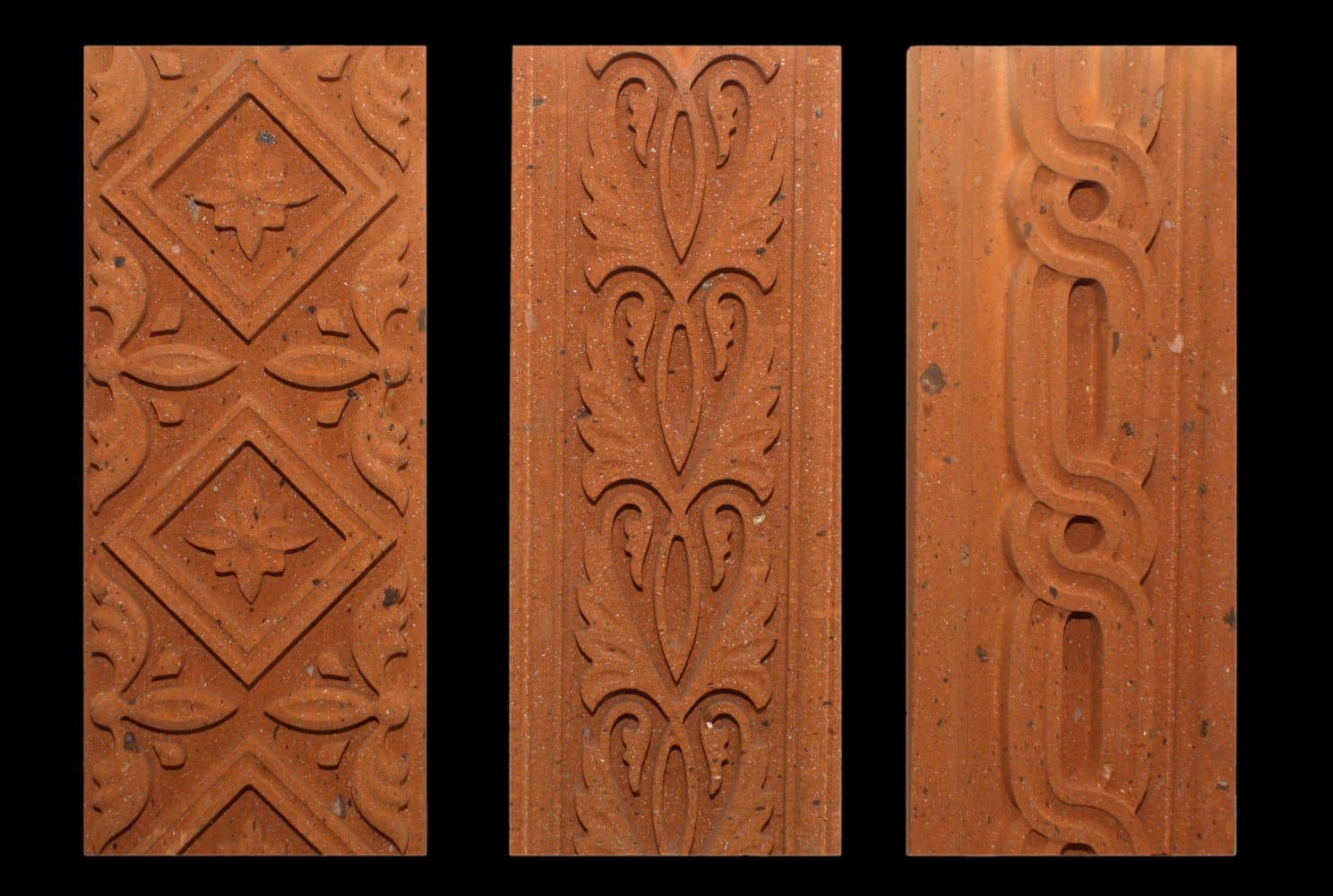

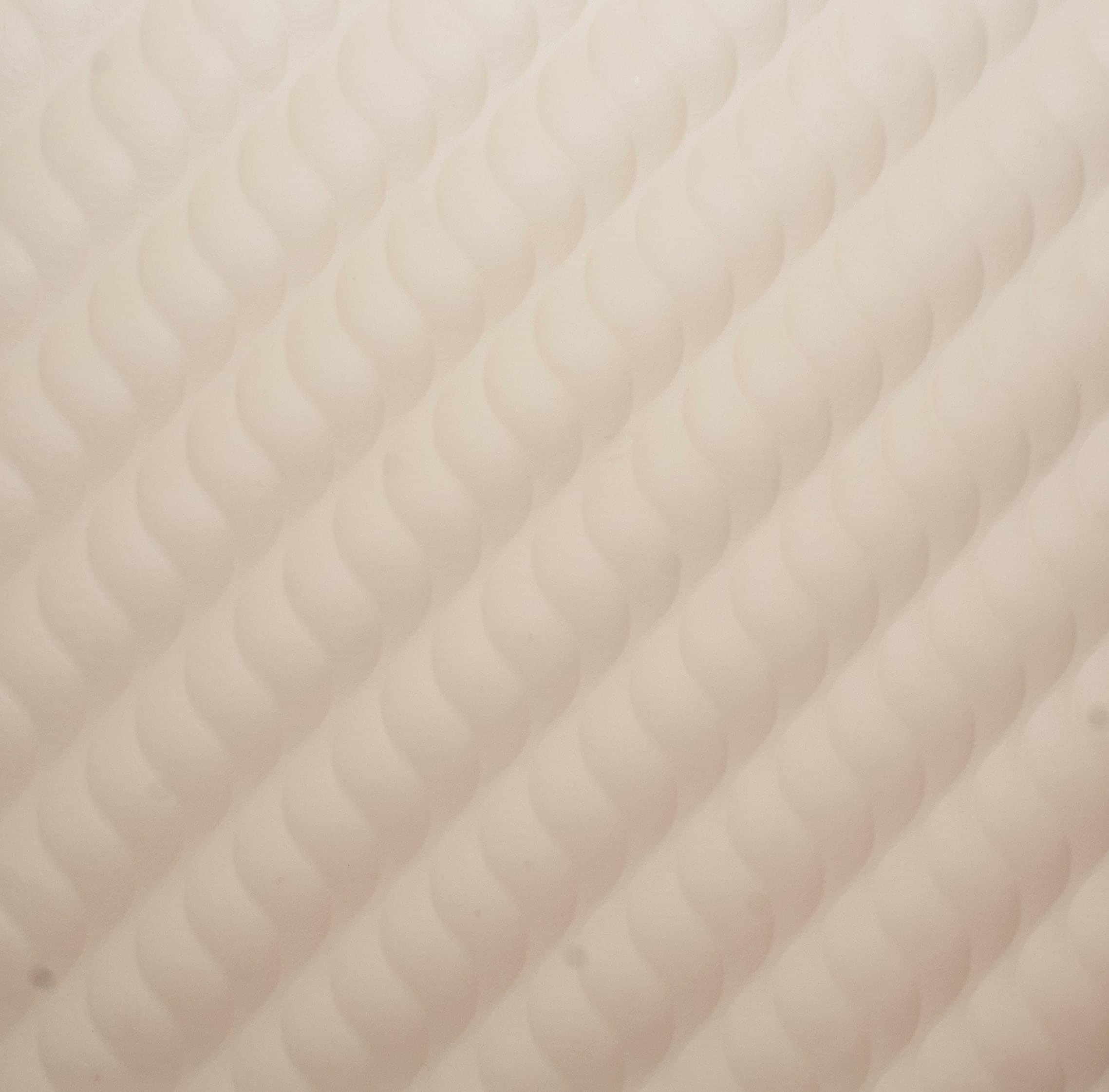

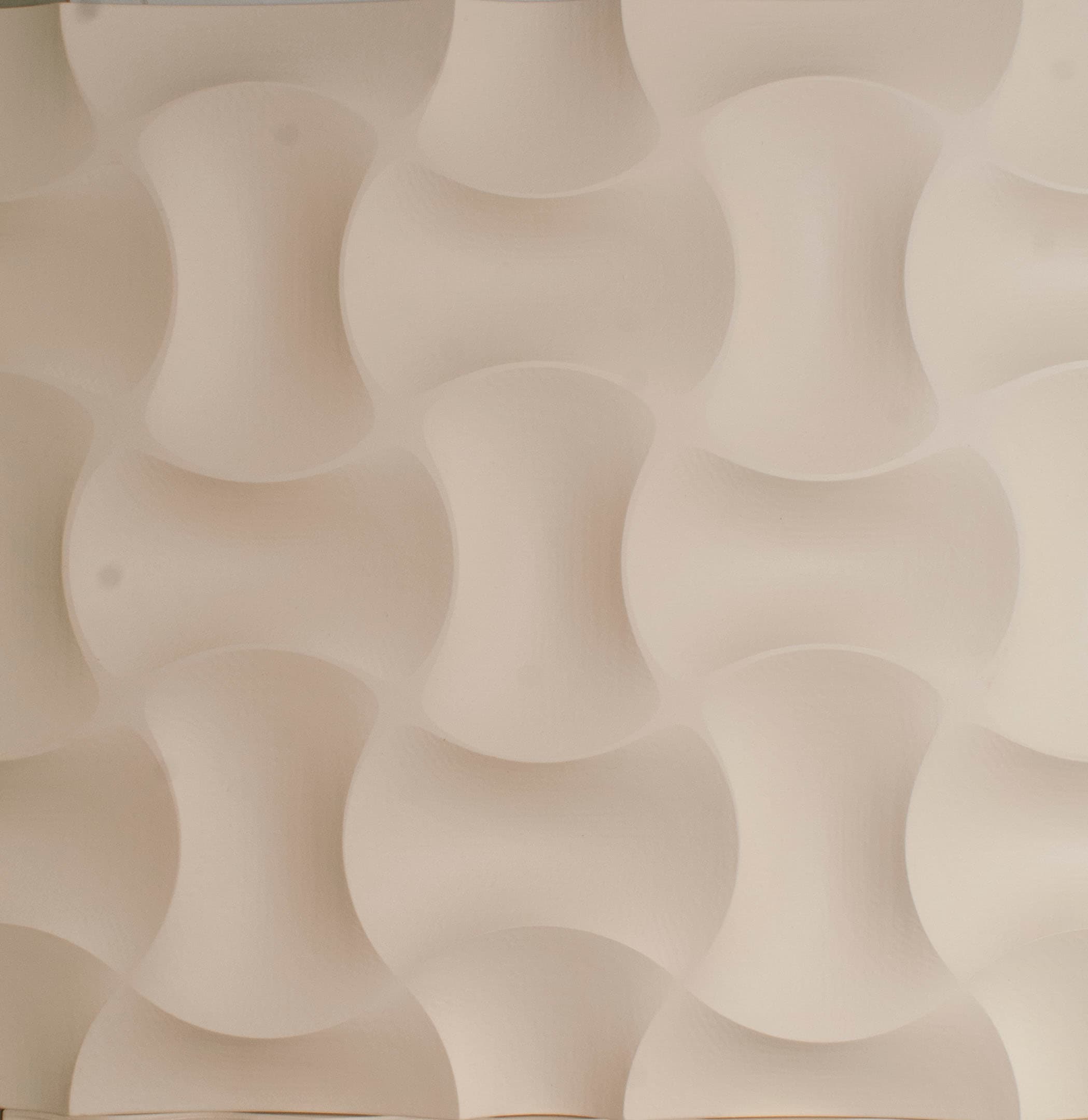

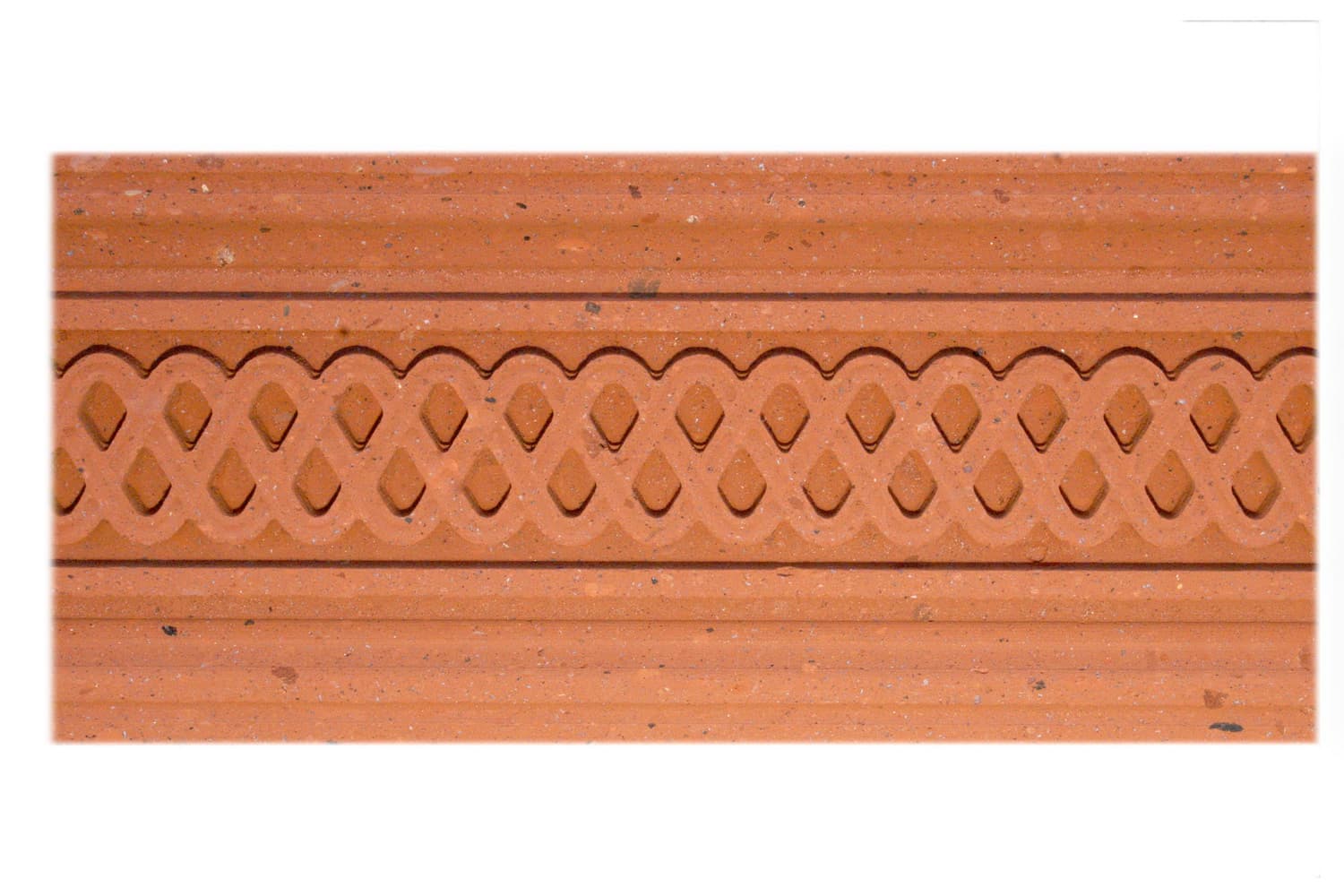

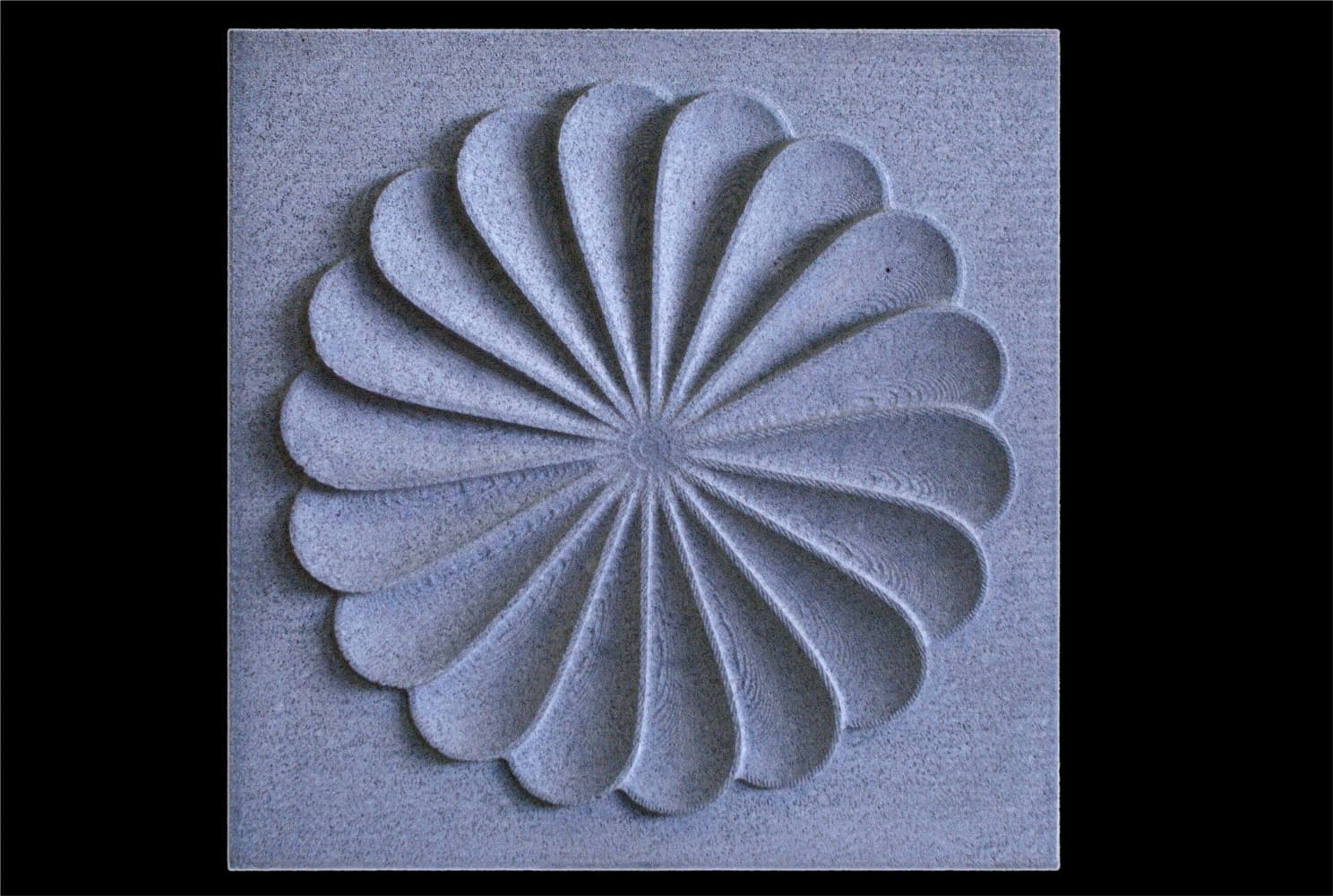

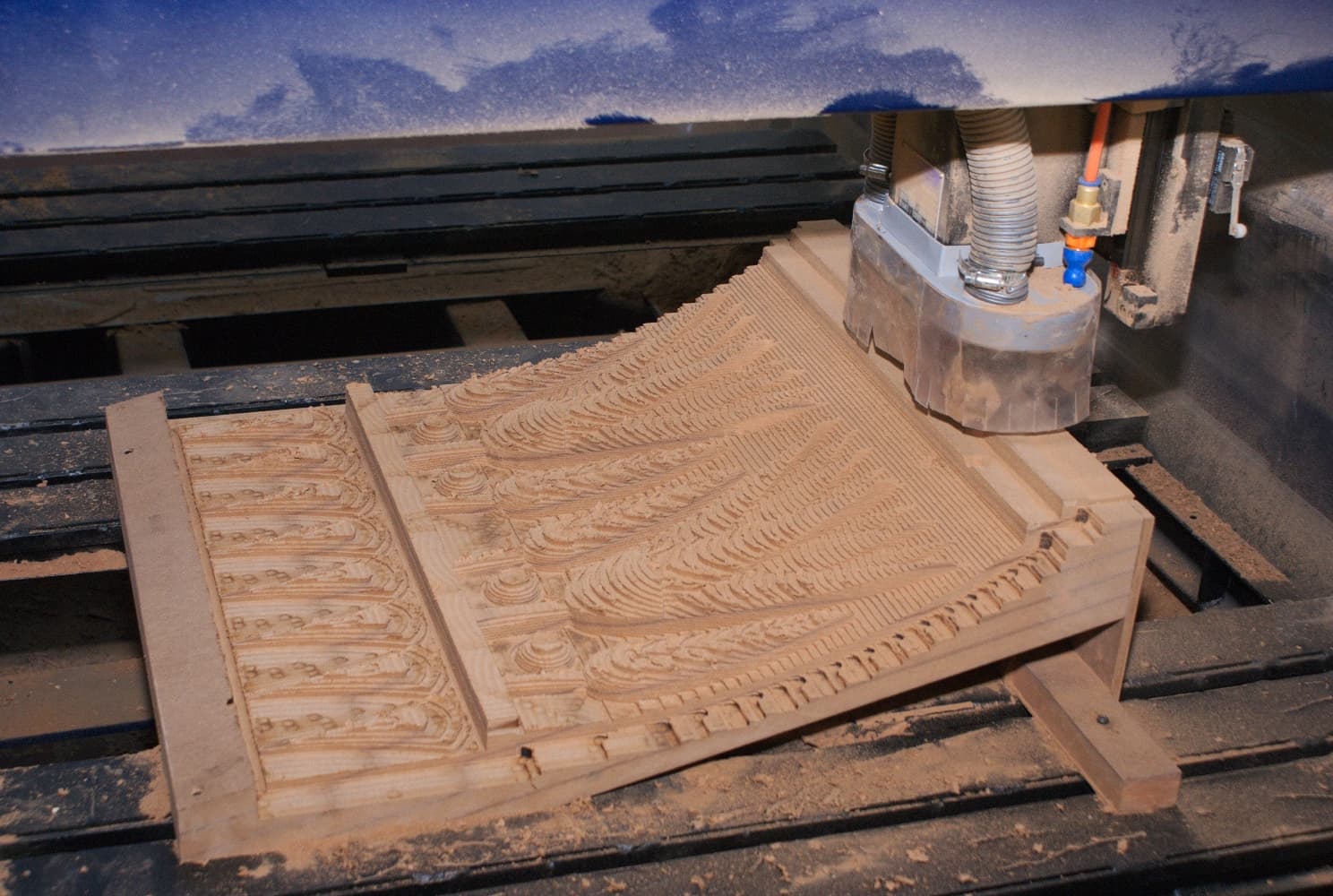

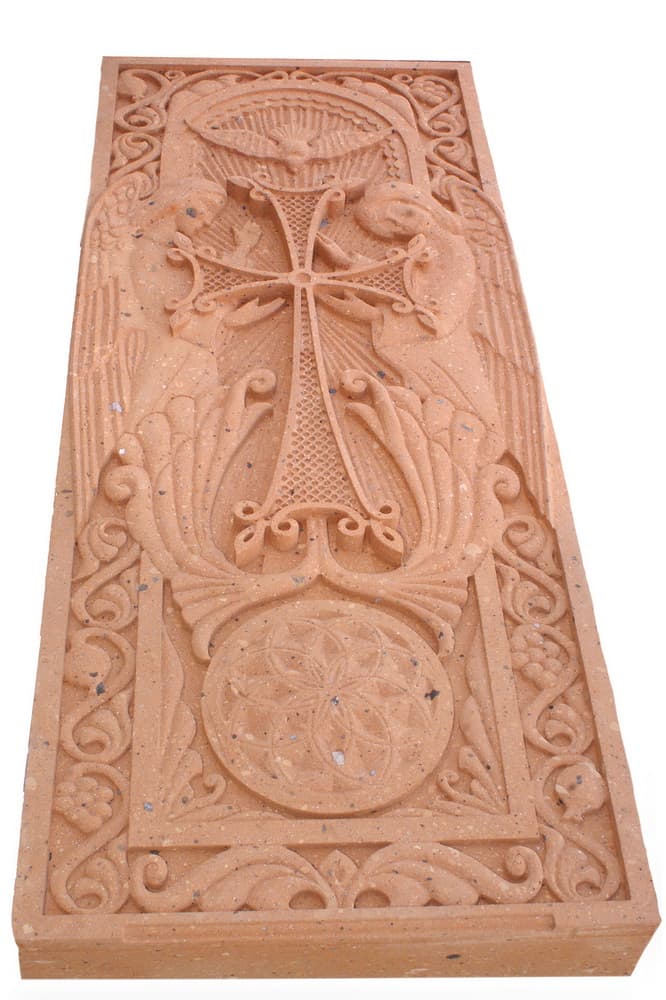

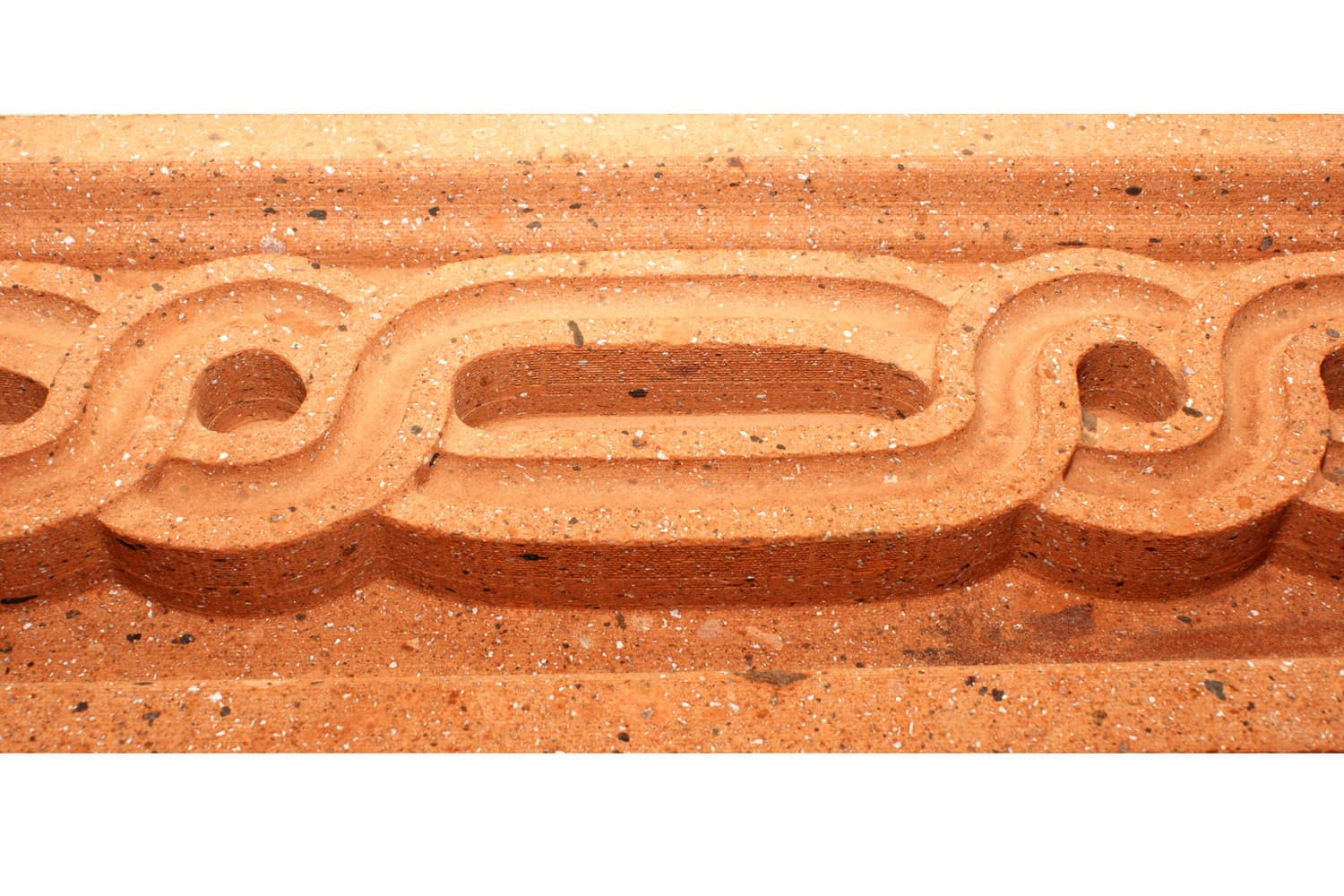

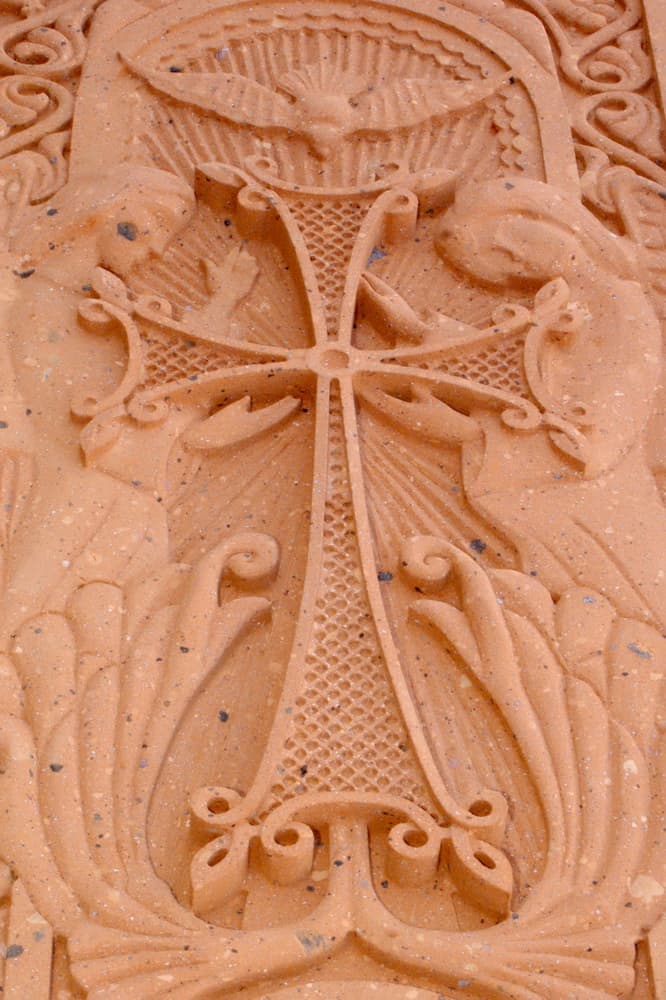

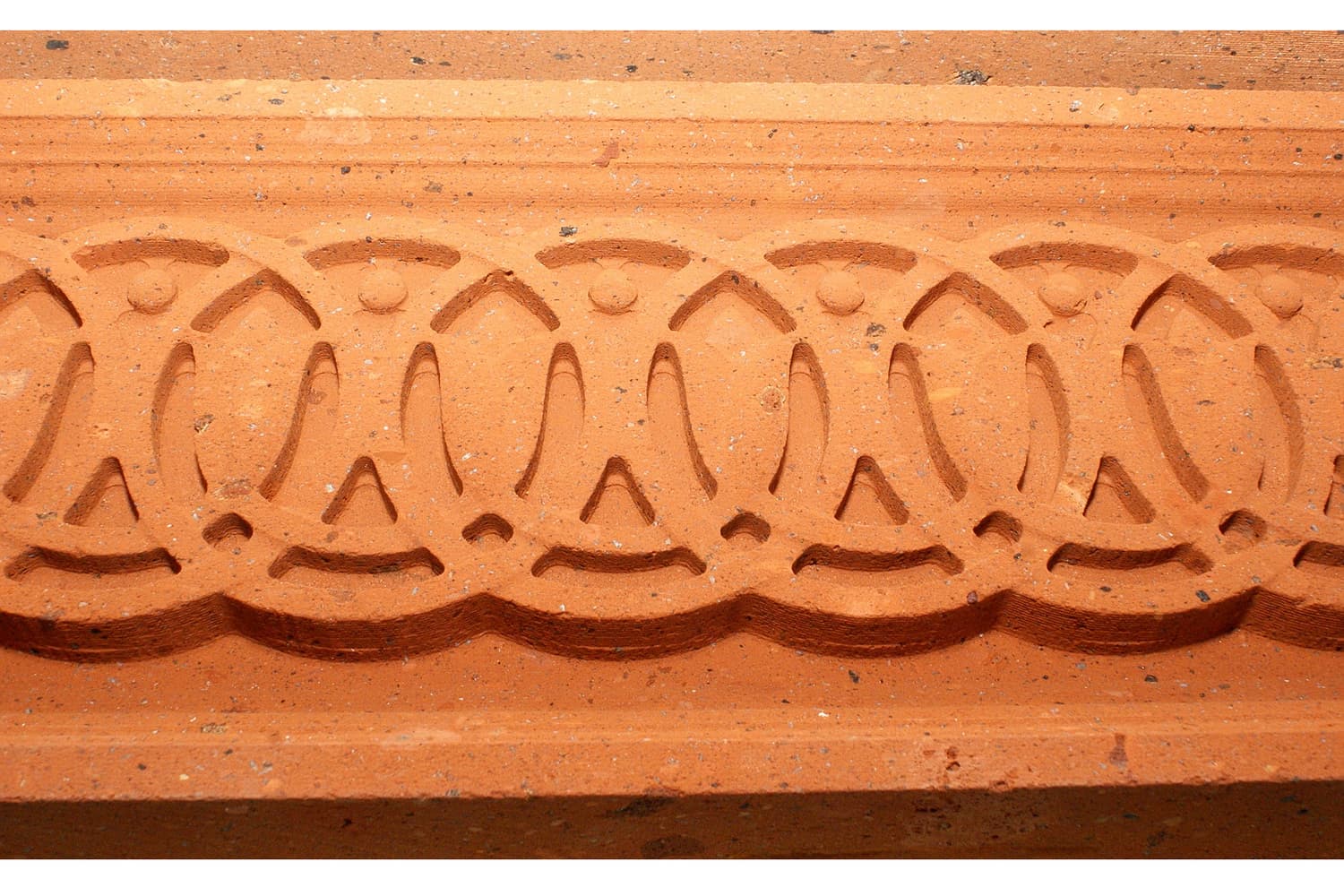

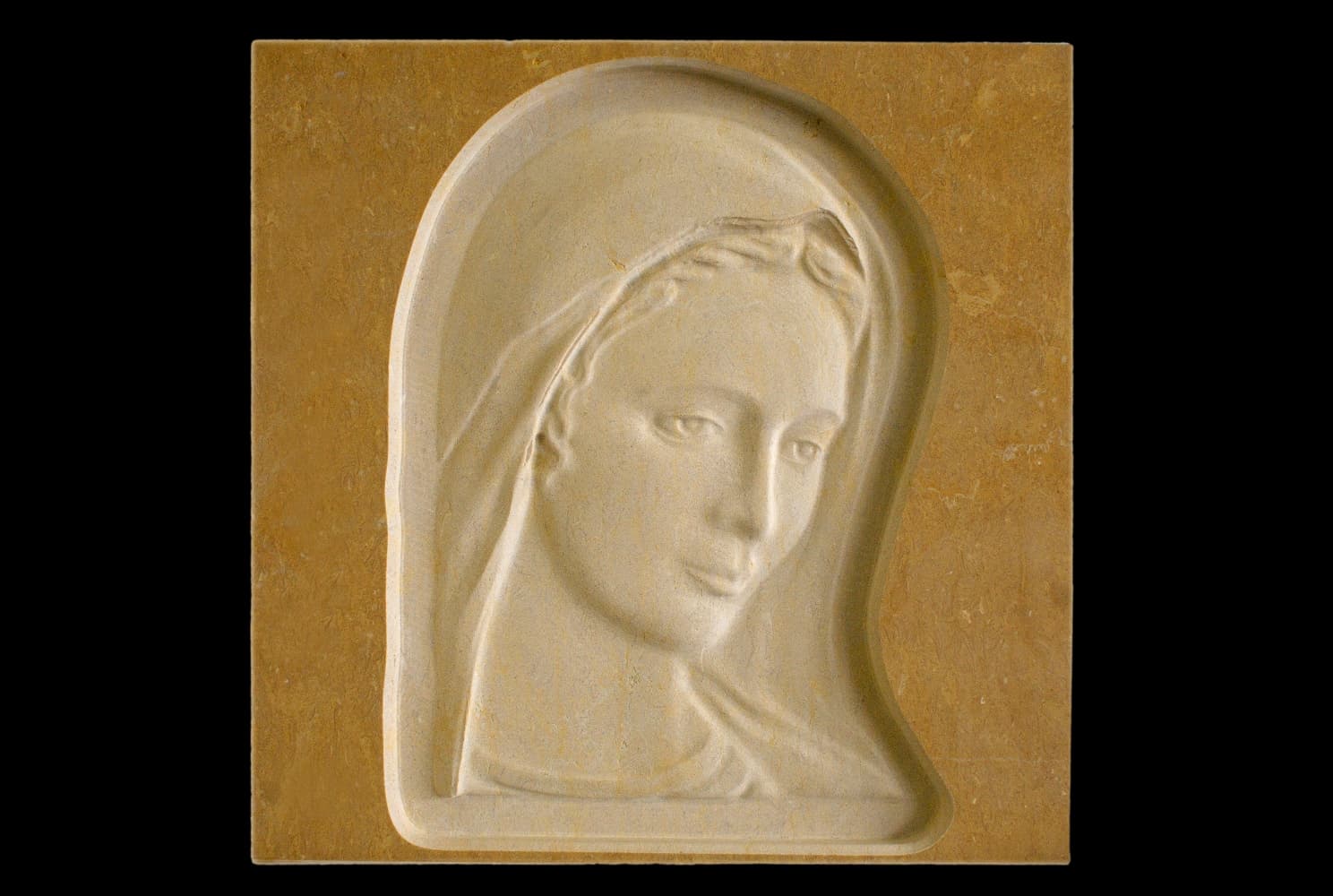

Հաստոցի լուսանկարներ և աշխատանքների նմուշներ
Լուսանկարները ձեռնարկության արխիվից են։
